BETAFPV Matrix 1S Brushless Flight Controller (5IN1)
¥ 8,838 税込
商品コード:
関連カテゴリ
BETAFPV Matrix 1S 5IN1 IIは、小型ドローンに必要な5つの機能を1枚にまとめた制御基板です。飛行制御、モーター制御、操縦信号の受信、映像送信、映像への情報表示に対応しています。
電源・サイズ・重さ
- 対応バッテリー:1S(1セル)専用です。接続端子にはBT2.0を採用しています。
- 重量:ハンダ不要版は約4.1g、ハンダ必要版は約3.76gです。接続の手軽さを重視するか、軽さを重視するかで選べます。
- 取り付け穴の間隔:26 × 26mmです。これは基板全体のサイズではないため、取り付ける機体との適合を確認してください。
- 基板の構造:厚さ1.0mmの基板と3点マウント構造を採用し、衝撃による破損を抑える設計です。
飛行・モーター制御
- 制御用CPU:STM32G473CEU6を搭載しています。
- モーター制御回路(ESC):連続12A、ピーク18Aに対応します。18Aは一時的に対応できる値で、常時使用できる値ではありません。
- モーター制御方式:DShot300/600に対応し、ESCのファームウェアにはBluejayを使用しています。
- 飛行記録:16MBのメモリーを搭載し、飛行データを記録できます。
- 電源の監視:バッテリーの電圧・電流を測定するセンサーを備えています。
- 外部機器への給電:5V・最大3Aの電源を供給できます。
操縦・映像機能
- 操縦用受信機:ELRS 2.4GHzを内蔵しています。操作には対応するELRS送信機が必要です。
- 映像送信機:5.8GHz帯・48チャンネルに対応しています。
- 映像送信出力:25/100/200/400mWとPITモードに切り替えられます。出力を高くすると、発熱と消費電力が増えます。
- 情報表示(OSD):カメラ映像にバッテリー電圧などの飛行情報を重ねて表示できます。
接続・使用上の注意

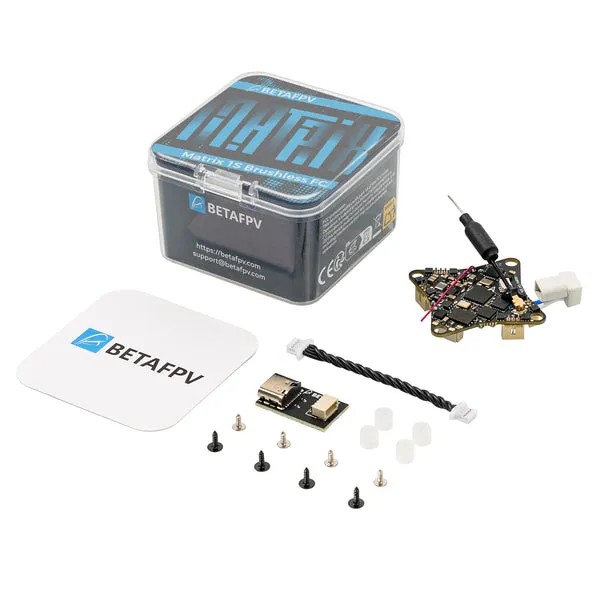

- パソコンとの接続には、付属のType-C変換アダプターとケーブルを使います。

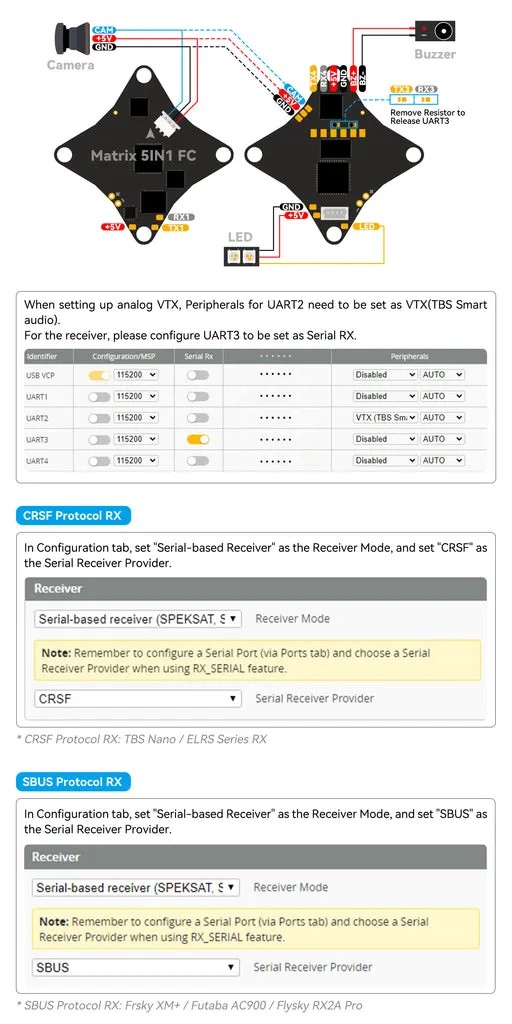

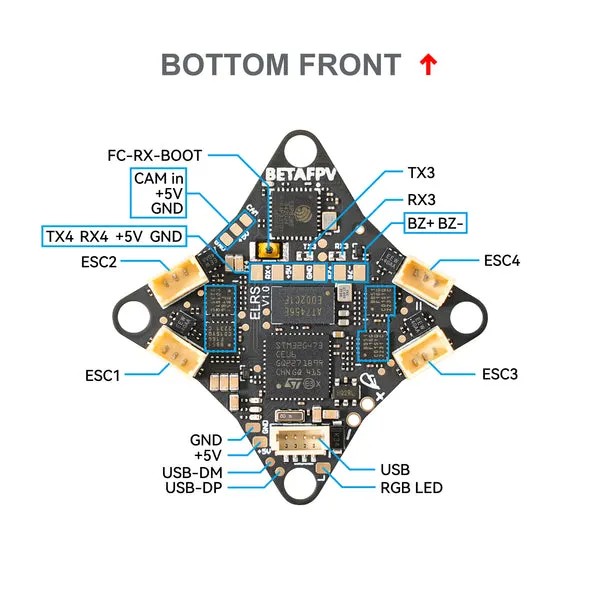

- 外部機器の接続に使える通信端子「UART」が2系統空いています。
- 機体の動きを検出するジャイロセンサーは、製造時期によって異なります。更新時はBETAFPV指定の専用ファームウェアと設定を使用してください。
- 映像送信用アンテナを接続せずに電源を入れると、故障するおそれがあります。通電前にアンテナの接続を確認してください。
