GEPRC RAD Tiny 5.8G 400mW VTX
¥ 4,761 税込
商品コード：
関連カテゴリ
1 x GEPRC RAD 小型 5.8G 400mW VTX
1 x ブラック 1.13 銅管アンテナ
1×SH1.0-5Pプラグシリコンケーブル
1×SH1.0-3Pプラグシリコンケーブル
1 x GEPRC RAD Tiny 5.8G 400mW VTX マニュアル

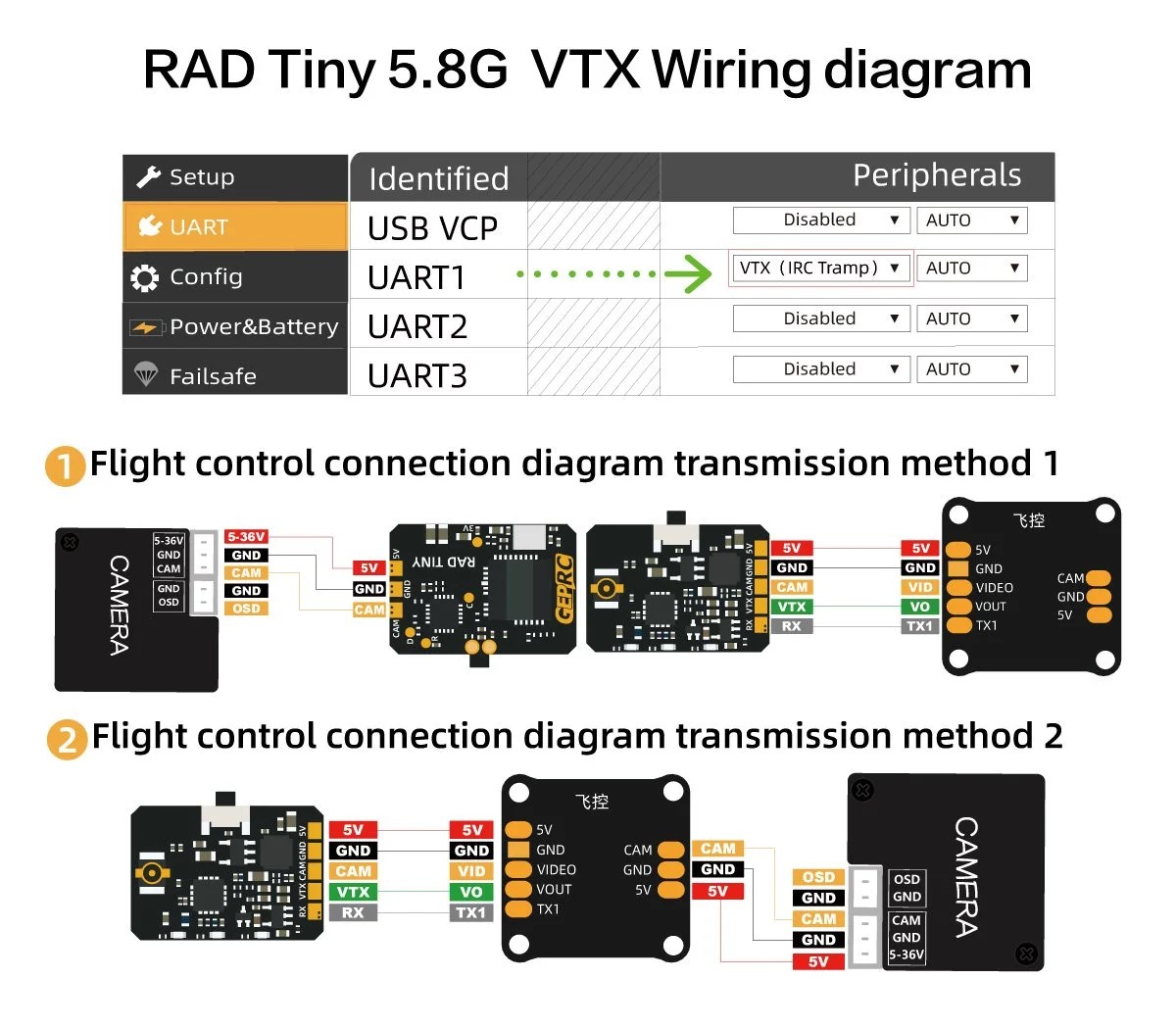

**VTX系統図付き
GEPRC RAD Tiny 5.8G 400mW VTX はコンパクトかつ軽量で、狭いスペースにも設置できます。 重さはわずか1.1g（アンテナを除く）。 3つの調整可能な出力レベルがあり、最大出力は400mWで、信号は安定しています。 過熱や燃焼を防ぐ温度制御保護機能付き。 IRC Trampプロトコル、OSDクイックパラメータ調整、1つのパラメータ調整ボタン、3つのインジケータライト、簡単で高速な操作。

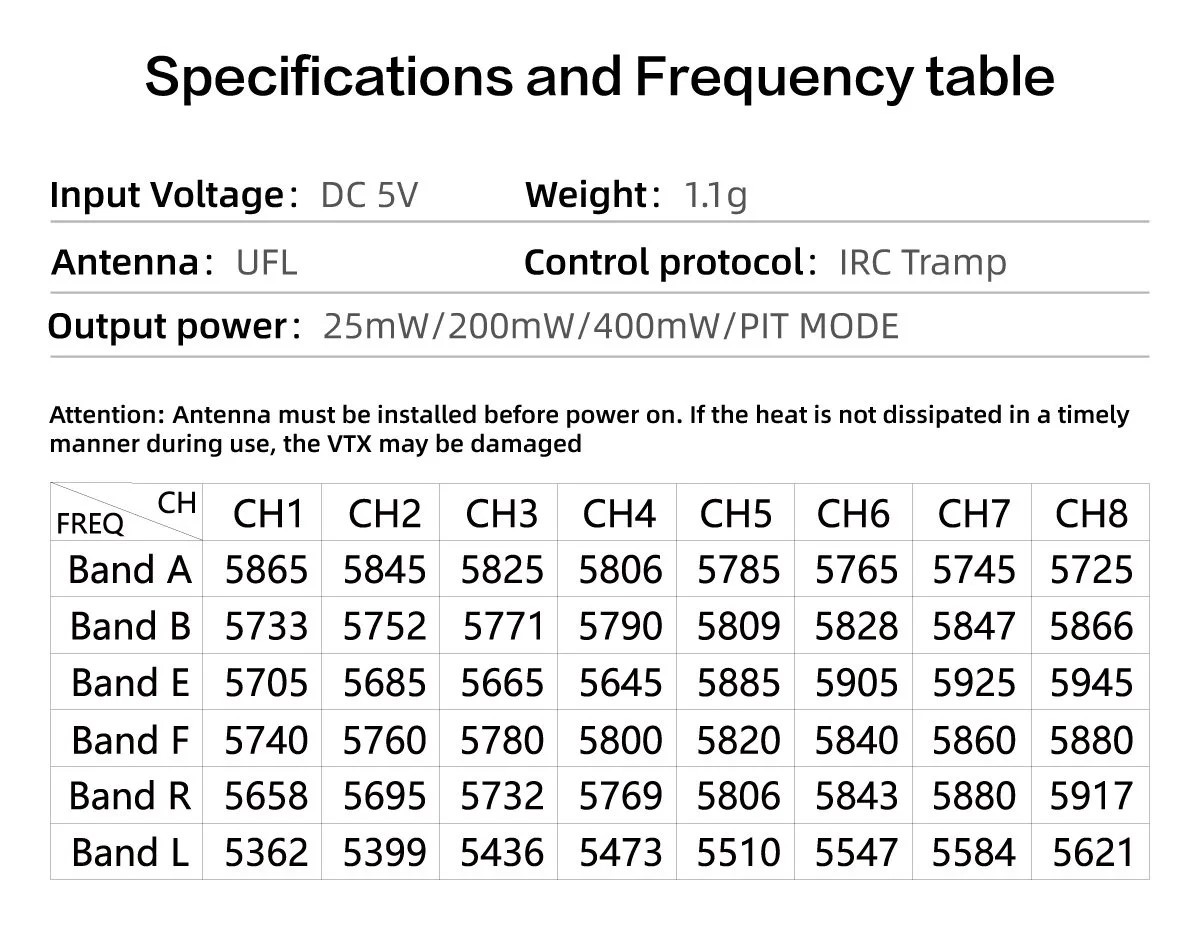

仕様
モデル: GEPRC RAD Tiny 5.8G 400mW VTX
入力電圧: DC 5V
出力電圧：5V（カメラへの電源供給は5V）
入力インピーダンス: 75Ω
制御プロトコル: IRC Tramp
アンテナ: UFL
出力電力: 25mW/200mW/400mW/ピットモード
チャンネル: 48CH
ビデオフォーマット: PAL/NTSC
寸法: 14mmx18.5mm

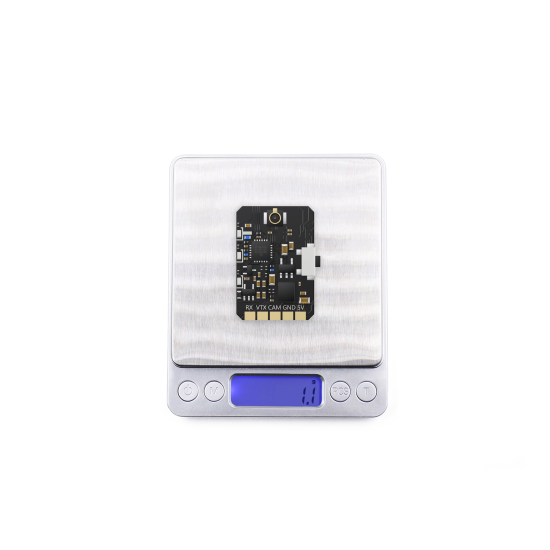

重量：1.1g（アンテナ含まず）
特徴
1. コンパクトなサイズで設置可能性が広がります。
2.400mWの出力は発熱が少なく、信号が安定しているため、中距離および短距 離の飛行に適しています。
3. 高温やけどを防ぐ温度制御保護機能付き
4.DC 5V 入力。フライト コントローラーから電力を引き出すのに便利です。
機能ボタンとインジケーターの説明
2 秒間押し続けると、周波数ポイントから開始します。 周波数ポイント (緑色のインジケーター ライト)、チャネル グループ (青色のインジケーター ライト)、および電力 (赤色のインジケーター ライト) を循環します。
対応する機能が選択されたら (対応するインジケーター ライトが点灯します)、すぐに押すと機能が順番に切り替わります。
サイドボタンを2秒間押し続けると、青いライトが点滅し、周波数調整モードに入ります。 短く押して周波数ポイント CH1 ～ CH8 を切り替え、周波数帯域を選択すると、インジケーターライトが対応する回数点滅します。
周波数ポイントを切り替えた後、5秒以内に再度ボタンを2秒長押ししてください。 緑色のライトが点滅し、チャンネル調整モードに入ります。 短く押すとチャンネルが切り替わります。 バンド A (1 回点滅); バンドB (2回点滅); バンド E (3 回点滅); バンドF (4回点滅); バンドR (5回点滅); バンドL（6回点滅）。
チャンネルを切り替えた後、5秒以内に再度ボタンを2秒長押ししてください。 赤いライトが点滅し、パワー調整モードに入ります。 短く押すと電力が切り替わります: 25mW (1 回点滅)。 200mW（2回点滅） 400mW（3回点滅）。 ); ピットモード
画像伝送装置を設置する際は、モジュール周囲の空気の対流を確保し、モジュールの放熱を確保するためのスペースを確保する必要があります。 そうしないと、モジュールの過熱保護が作動し、電力伝送が減少したり、電力伝送がオフになったりすることがあります。
電源を入れる前に、正しい電圧範囲を確認することをお勧めします。 コンポーネントの焼損を避けるために、正極と負極は正しく設定されています。
電源を入れる前に、RF 出力端にアンテナが取り付けられていることを確認することをお勧めします。これにより、モジュールの寿命を延ばすことができます。
正しく配線し、モジュールの寿命を延ばすために、ご使用前に取扱説明書をお読みください。
