¥ 10,980 税込

商品コード：

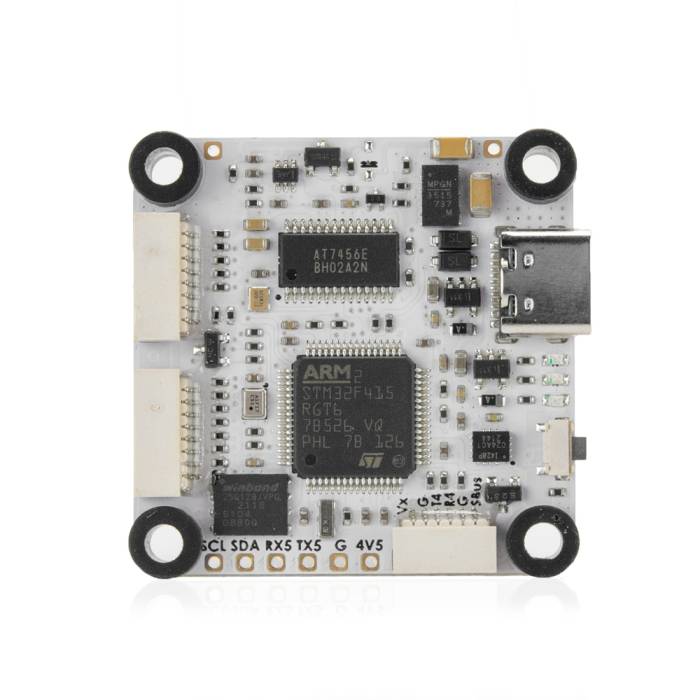

Lumenier LUX F4 HDアルティメットフライトコントローラは、DJI HDシステム用のプラグ、第3世代IMU ICM42688-P、デュアルプラグアンドプレイ4in1 ESCポート、12x PWM出力、気圧計、OSD、6x UART、9-16V BEC、デュアルアナログカメラ入力、簡単なはんだ付けレイアウトなど、さまざまな機能が満載です。

LUX F4は、その前身のすべての最高の機能に基づいて構築され、ハードウェアコンポーネントとレイアウトをさらに改善します。信じられないほどの6倍の専用UARTポートと、ブラックボックスデータロギング用のオンボードメモリを利用できます。さらに、LUX F4は一度に最大12個のPWM信号を接続できます。つまり、Octo-copter、X8、または最大12個のPWM出力を備えたさらに創造的なものを簡単にサポートできます。これらの出力のうち8つはプラグアンドプレイ対応で、フライトコントローラのすぐ上にデュアル4in1 ESCコネクタが付いています。デュアル4in1 ESCスタック+ FCは、プラグアンドプレイ構成により、非常にシンプルでクリーンになりました。

内蔵のBetaFlight OSDにより、バッテリ電圧、飛行時間、警告、RSSI、スマートオーディオ機能などの重要な情報をFPVディスプレイに簡単に表示できます。代わりにデジタル化しますか?問題ありません、DJI FPVエアユニット用のプラグアンドプレイハーネスのオープンUARTを介してOSDデータを出力するだけです。

機能はそれだけではありません!LUX F4には、2つのアナログカメラ信号を実行する機能があり、スイッチング機能が組み込まれています。つまり、2台のカメラを同時に実行し、BetaflightのPINIO機能を介してスイッチを割り当てて、スイッチのフリップ時に2つのフィードを交互に切り替えることができます。フロントカメラとリアカメラの取り付けがかつてないほど簡単になりました!

あなたはあなたのクワッドを差し込む必要があるFPVレースにいたことがありますが、あなたはあなたの友人を空中からノックアウトするためにFPV信号を放送したくありませんか?または、クラッシュして、暑い太陽の下で焼いている間にVTXが燃え尽きるのを防ぐ必要があります。LUX F4を使用すると、無線のスイッチを介してVTXをリモートでオンまたはオフにすることができます!LUXは、ビデオ送信機に電力を供給するように設計されたオンボード3A 9-16V安定化電源パッドを備えています(DJI FPVエアユニットなど)。PINIOリソースを使用すると、このパッドを無線機のスイッチに割り当てて、ビデオ送信機の電源をリモート制御できます。

長距離クワッドとFPV飛行機のパイロットもルーメニエLUX F4を気に入るはずです。長距離および自律飛行技術を最大限に活用するために必要なすべての機能を備えています。LUX F4には、気圧計、ブザーパッド、I2Cパッド、アーデュパイロットサポート、iNAVサポート、GPS/コンパスパッド、および最大12個のPWM入力が搭載されており、1トンのサーボおよびモータ制御が可能です。

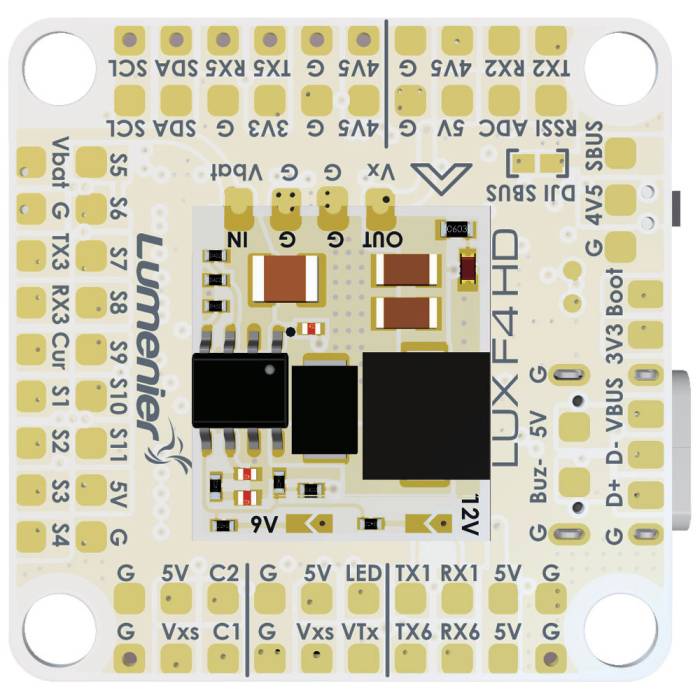

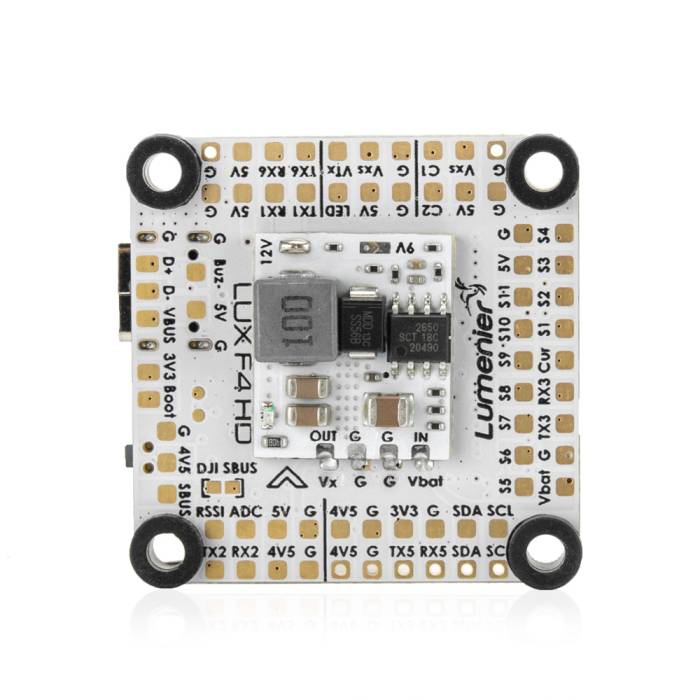

Lumenier LUX F4 Ultimate は非常に薄型のボードで、さまざまな方法で取り付けることができます。信号線はブレークアウトパッドに直接はんだ付けして、サイズと重量を節約したり、付属のプラグアンドプレイケーブルを使用したりできます。LUX は PPM またはシリアル RX (FrSky、S.BUS、DSMX などを含む) をサポートしています。

Features

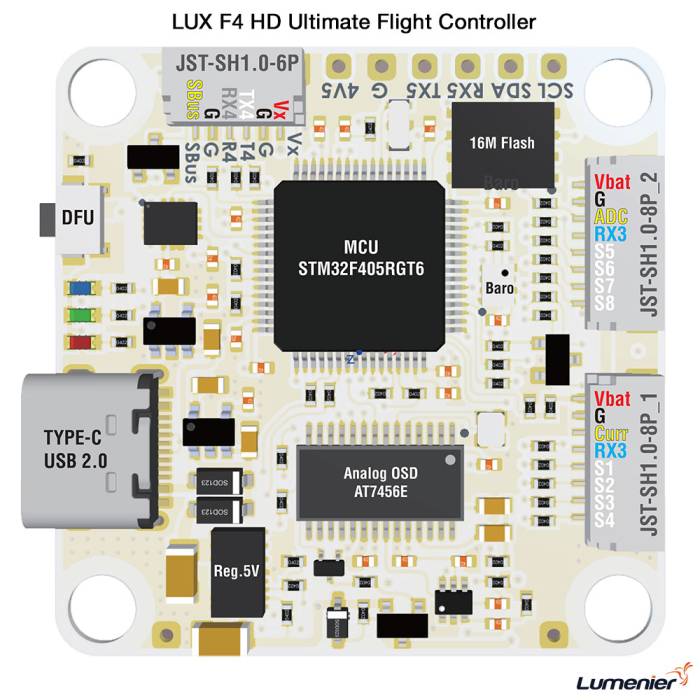

STM32F405 has 1MB flash which can run ArduPilot/INAV/BetaFlight

InvenSense the 3rd generation IMU ICM42688-P

9-60V(3~12S LiPo) wide input voltage and voltage sense. and a 9~16V BEC for DJI OSD or analog VTX.

8motors+3servos in INAV/BF multirotor mixer.

2x SH1.0_8pin connector for PnP with 2x 4in1 ESC

1x SH1.0_6pin connector for PnP with HD System(Caddx Vista & Air Unit)

USB pin breakout for connecting to external USB adapter.



Power

Input: 9~60V (3~12S LiPo)

BEC: 5V 1.5A

BEC: Vx, 9~16V/1~2A (3S IN/9V 2A, 4S IN/12V 2A, 6S IN/16V 2A, 8S IN/16V 1.5A, 12S IN/16V 1A)

Battery Voltage Sensor: 1K:20K (INAV scale 2100, BF scale 210)

No Current Sensor built-in, supports external current sensor of PDB/4in1



Firmware

INAV: MATEKF405TE (Pre-loaded by default)

With INAV firmware, DSHOT can not work on S3, S5,S7 because of DMA clash, use ONESHOT or MULTISHOT and calibrate ESC PWM range.

BetaFlight: MATEKF405TE

ArduPilot: MatekF405-TE

Dimensions

Mounting: 30.5 x 30.5mm, Φ4mm with Grommets Φ3mm

Dimensions: 36 x 36 x 5 mm (9mm max height including regulator board)

Weight: 8.5g



Manual

Download the LUX F4 Ultimate Flight Controller User Manual

Firmware

Betaflight Configurator Latest Betaflight Firmware

INAV Latest iNav Firmware

ArduPilot Latest ArduPilot Firmware

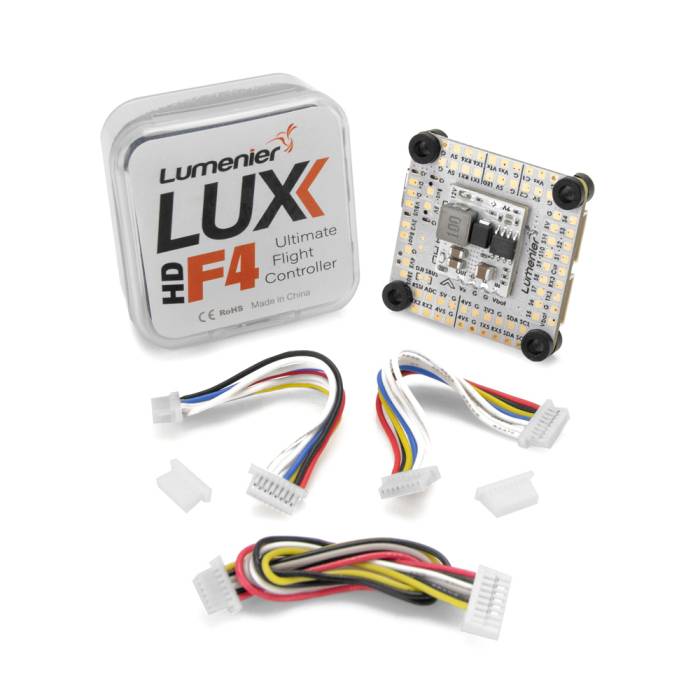

Includes

1x Lumenier LUX F4 HD Ultimate Flight Controller

1x Connecting Wire Set
